產品概述
      AT系列氣動執行器是雙活塞齒條與齒輪轉動結構設計，分為雙作用與單作用（彈簧復位）。通過CAD三維模型創新優化設計，外形美觀緊湊、現代化的造型；并采用實用新型材料、新工藝，使產品的質量、性能更加可靠；多規格選型更經濟實惠；產品全面符合國際標準技術規范，滿足現在和未來的需求。

產品特點

      1、擠壓成型的鋁合金缸體，經硬質氧化處理，表面質地堅硬，耐磨性強。

      2、緊湊的雙活塞齒輪、齒條式結構，嚙合精確，傳動平穩，安裝位置對稱，輸出扭矩恒定。

      3、活塞、齒條和輸出軸的活動部位均安裝F4導向環，實現低摩擦，長壽命，避免金屬間的接觸。

      4、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。

      5、單氣控型執行器的彈簧經預壓后安裝，可安全、方便的拆卸和組裝。

      6、在全開和全關位置均可進行0度和90度正負5度的雙向行程調節。

      7、安裝連接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR標準，確保間的互換性和方便安裝電磁閥、限位開關等附件。

      8、輸出軸的安裝連接孔有多種形狀（四方孔、軸鍵孔、扁孔）供選擇。

      9、外形美觀而精巧，重量輕，具有防水密封結構。

      10、有常溫型、高溫型、低溫型。在常溫工作條件下使用丁腈橡膠，在高溫或低溫時采用氟橡膠或硅橡膠。

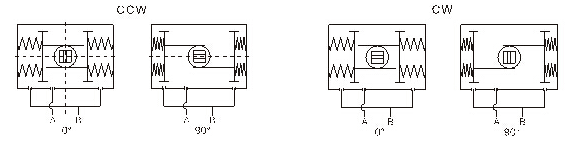

工作原理（ATD）

CCW：
A口進氣.壓縮空氣克服彈簧力。推動活塞向外運動，執行器輸出軸逆時針轉動（0°→90°），B口排氣；
執行器失氣，活塞在彈簧力的作用下向內運動，執行器輸出軸順時針轉動（90°→0°），A口排氣。
CW：
A口進氣，壓縮空氣克服彈簧力.推動活塞向外運動，執行器輸出軸順時針轉動（0°→90°）, B口排氣；
執行器失氣.活塞在彈簧力的作用下向內運動.執行器輸出軸逆時針轉動（90°→0°），A口排氣。

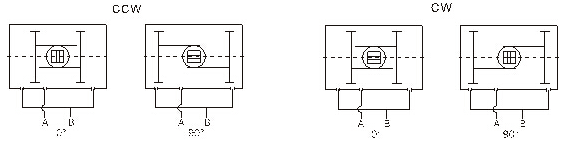

工作原理（ATE）

CCW：
A口進氣，壓縮空氣推動活塞向外運動，使執行器輸出軸逆時針旋轉（0°→90°）, B口排氣。
B口進氣，壓縮空氣推動活塞向內運動，使執行器輸出軸順時針旋轉（90°→0°）, A口排氣。

CW：
A口進氣，壓縮空氣推動活塞向外運動，使執行器輸出軸順時針旋轉（0°→90°）, B口排氣。

B口進氣，壓縮空氣推動活塞向內運動，使執行器輸出軸逆時針旋轉（90°→0°）, A口排氣。

主要技術參數

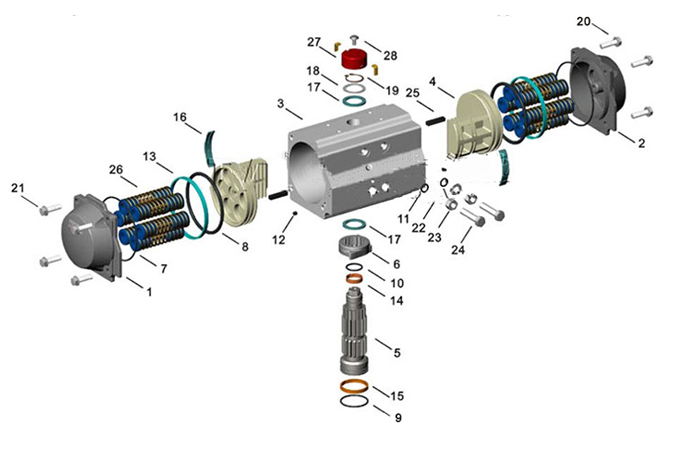

主要零件材質

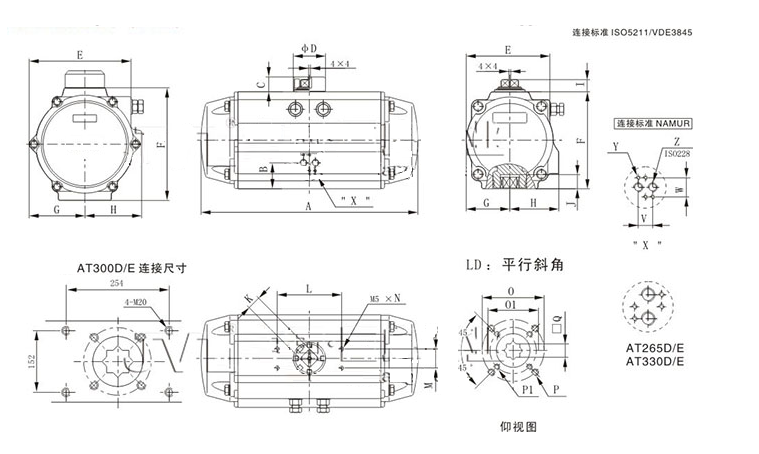

主要外形尺寸

執行器耗氣量
