擺動式陶瓷出料閥
技術參數
產品型號：BZ6441TC
公稱通徑：DN50-400mm
公稱壓力：PN0.6-1.6MPa
使用溫度：≤200℃
適用介質：高爐煤氣灰.干灰、粉煤渣漿、顆粒物料等
驅動方式：氣動
產品型號：BZ6441TC
公稱通徑：DN50-400mm
公稱壓力：PN0.6-1.6MPa
使用溫度：≤200℃
適用介質：高爐煤氣灰.干灰、粉煤渣漿、顆粒物料等
驅動方式：氣動
產品概述
該陶瓷出料閥采用結構陶瓷做密封副，耐沖刷，耐磨性好。撐開式雙閘板密封結構，閥門關閉時雙向密封，閥門開啟時閘板與閥座松開。根據不同工況可設置吹掃口、灰渣漏斗，適用于干灰統、渣漿等介質的輸送系統中，積灰少，無卡澀，維護簡單，使用壽命長。
產品特點
在電機的驅動下，經減速機帶動主軸上的葉輪旋轉，把物料從上部倉通過葉輪槽內旋轉的葉輪帶動出料口均勻地喂送出去。
進出料口有圓形法蘭和方形法蘭兩種形式。
整機采用直聯或鏈傳整體式，精致輕巧，驅動裝置無需另設安裝基礎，減少占用空間，節省費用。
根據被輸送物料性質的特點，可配防爆電機、調速電機等。

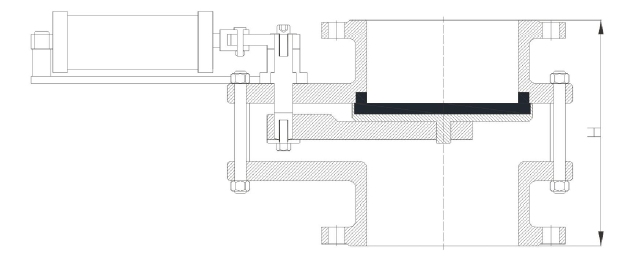

主要外形和連接尺寸
| DN | PN(MPa) | L | D | D1 |
|
C | n-φd |
| 50 | 10 | 210 | 160 | 125 |
|
16 | 4-φ18 |
| 65 | 210 | 180 | 145 |
|
18 | 4-φ18 | |
| 80 | 250 | 195 | 160 |
|
20 | 8-φ18 | |
| 100 | 250 | 215 | 180 |
|
20 | 8-φ18 | |
| 125 | 265 | 245 | 210 |
|
22 | 8-φ18 | |
| 150 | 285 | 280 | 240 |
|
24 | 8-φ23 | |
| 200 | 310 | 340 | 295 |
|
26 | 8-φ23 | |
| 250 | 350 | 405 | 350 |
|
30 | 12-φ23 | |
| 300 | 350 | 460 | 400 |
|
30 | 12-φ23 |
